Междуэтажное перекрытие




Установка фасадной системы МК на стенах с облегченными стеновыми материалами. Крепление фасадной системы к междуэтажному перекрытию.

Крепление к междуэтажному перекрытиюАктивное внедрение в строительстве многослойных ограждающих конструкций обусловлено повышением нормативных требований к теплоизоляции зданий, как одному из средств экономии энергоресурсов.

При применении каркасно-монолитной технологии для стенового заполнения часто используются облегченные стеновые материалы – ячеистобетонные блоки.

Ограждающие конструкции из легких бетонов с плотностью 400-500 кг/м3 не могут служить несущей конструкцией для закрепления навесной фасадной системы по всей плоскости стены, так как чаще всего не обладают необходимой несущей способностью – не выдерживают нагрузку, создаваемую навесной системой.

Как один из вариантов, обеспечивающих надежность и безопасность эксплуатации навесной системы, мы предлагаем закреплять конструкции навесной фасадной системы МК к междуэтажным перекрытиям.

Узлы крепления к междуэтажным перекрытиям (два варианта) разработаны конструкторским отделом нашей компании, внесены в Альбомы технических решений систем МК и подтверждены соответствующими Техническими свидетельствами.

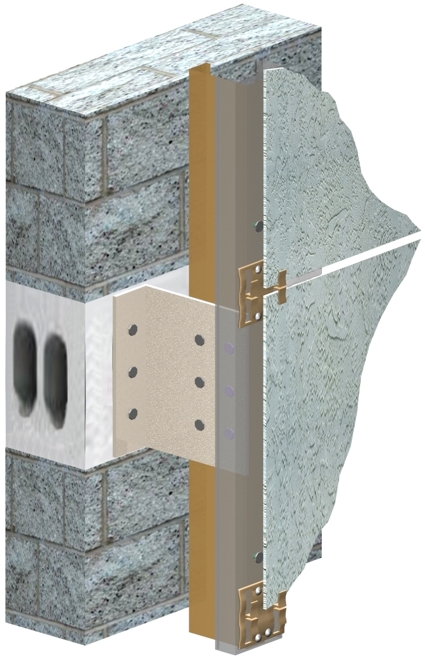

Для технологии крепления системы в междуэтажное перекрытие нами были предложены новые более мощные угловые кронштейны КР.

Вертикальные направляющие с пролетами, равными высоте этажа, укрепляются на кронштейнах КР.

Компенсация температурных деформаций направляющих предусматривается за счет передачи соответствующих усилий на кронштейны и участки направляющих между кронштейнами с соблюдением условия работы металла этих элементов в упругой стадии.



Крепление в междуэтажное перекрытие Крепление в междуэтажное перекрытие Крепление в междуэтажное перекрытие НФС МК Крепление в междуэтажное перекрытие НФС МК
